Пирог водяного теплого пола по деревянным балкам

Водяной теплый пол по деревянным лагам с сухой сборной стяжкой

Для водяного теплого пола классической конструкции применяется тяжелая цементно-песчаная стяжка толщиной от 8 см. Такая толщина необходима в первую очередь для сохранения целостности самой стяжки при нагревании, недопущения ее растрескивания, а также в целях лучшего рассеивания тепловой энергии от труб. Но весьма тяжелая стяжка на деревянных лагах в большинстве случаев, без строительства новых фундаментов, не применима.

Чем можно заменить толстую цементно-песчаную стяжку, чтобы сделать теплый пол по деревянным лагам, у которых несущая способность ограничена…

Особенность облегченного теплого пола

Отличительными особенностями сухой системы теплых полов с деревянными лагами является следующее.

• Цементно-песчаная стяжка может быть заменена на сухую сборную стяжку меньшей толщины из плит содержащих гипс или (и) цемент и связующие волокна, не растрескивающиеся при нагревании. В основном применяется гипсоволоконные плиты (ГВЛ), цементностружечные плиты (ЦСП).
• Нагревательный трубопрвод необходимо укладывать на металлические листы, которые будут проводниками и рассеивателями тепла. В противном случае возможно снижение отдаваемой мощности и появление температурной зебры. Но вместо укладки металла также можно повысить плотность укладки трубопровода в 2 – 4 раза.

• Облегченному водяному теплому полу присущи простота конструкции и высокая скорость строительства.
• Трубопровод может быть размещен и между имеющимися лагами, что позволяет создавать пол в низких помещениях.
• Теплоемкость сборной сухой стяжки сравнительно небольшая, поэтому система отопления, как и радиаторы, может оперативно настраиваться на нужный режим работы. Это значит, что облегченная система может быть единственной системой отопления в доме, пока будет хватать его тепловой мощности.
• Тепловая мощность внутрипольного обогрева со сборной стяжкой обычно не может превысить 0,7 кВт с 10 метров кв. площади, при комфортной температуре полов в 28 градусов (теплоноситель 30 – 35 градусов). Следовательно, для хорошо утепленного дома в центральных регионах, такой мощности будет достаточно на большинство времени отопительного сезона. Еще информация, какая мощность отопления для дома нужна, как подбирается оборудование и радиаторы

Создание сборного теплого пола имеет смысл делать не только при строительстве дома, но и при проведении капитальных ремонтных работ. Такой теплый пол может выполнен поэтапно — сначала действующая система в одной комнате, затем создается в следующей….

Как утеплять нагреваемый пол с лагами

При выборе схемы утепления, прежде всего учитывается высота помещения (желательно не делать меньше 2,45 м) и конструкция полов.

Наиболее часто встречается следующая ситуация – имеется невысокий проветриваемый подпол, над ним располагаются лаги высотой не менее 15 см. При этом высота помещения большая и может быть уменьшена на 10 см.

Тогда оптимально расположить слой утеплителя минеральная вата толщиной от 15 см между лаг (для полов сопротивление теплопередаче не ниже 4.2 м2 х °С/Вт, для центрального региона, согласно Требования СНиП 23.02-2003).

Утеплитель от жилого пространства дома отгораживается пароизолятором, а проветривается через подполье. Обычно мембрана пристегивается к боковинам лаг с оставлением между ней и досками воздушного зазора от 2 см.

Но возможны варианты и комбинированного утепления – минеральной ватой и экструдированным пенополистиролом.

При этом минеральная вата слоем 10 – 15 см размещается между лаг, а выше чернового пола – экструдированный пенополистирол слоем 3,5 – 5 см. Поверх слоев размещается пароизоляционная мембрана.

Этот вариант также выручает при недостаточной высоте лаг, когда нет возможности разместить между ними слой утепления необходимой толщины.

Варианты размещения трубопровода

Размещение трубопровода между лагами или брусьями.
Для лучшего распределения тепловой энергии в конструкции теплого пола применяется профилированный листовой металл.

Это может быть как специальный рассеиватель тепла под трубы, так (для размещения между лаг) и обычный профлист. Трубопровод укладывается в волнах профлиста и оказывается ниже уровня обрешетки.

Поверх контробрешетки или лаг укладывается листы гипсоволоконные или цементно-стружечные в 2 слоя. Они обладают достаточной теплопроводимостью, при этом не растрескиваются. Слои скрепляются между собой клеящим раствором и рядом шурупов с шагом 25 см.

Представлена схема размещения трубопровода теплого пола для второго этажа с подшивкой потолка первого этажа. В данном случае толщина утеплителя может быть небольшой, 50 – 100 мм (не греть потолок нижнего этажа), при этом внутри помещения желательно применять экологичный автоклавный газобетон плотностью 100 – 150 кг/м куб., а не минеральную вату или опасные при пожаре пенополистиролы. От пара поступающего из нижнего помещения утеплитель отгораживается мембраной- пароизолятором.

Трубопровод в рельефном утеплителе

Выпускаются листы экструдированного пенополистирола с рельефной поверхностью, на которой можно расположить металлические листы и трубопровод выбранным рисунком.

Этот утеплитель укладывается на доски чернового пола, при этом толщина основного слоя утепления может быть уменьшена, к примеру, до 10 см, а экструдированный пенополистирол применяется толщиной 3,5 – 5 см.

Затем пустоты заполняются цементным (гипсовым) раствором, делается ровная поверхность, а поверху, как и в предыдущем примере укладывается двойные гипсоволоконные листы.

Можно применить и обычные листы экструдированного пенополистирола, затем нагревающимся инструментом вырезать в них пазы под металлический рассеиватель тепла и трубопровод. Но вариант требует большие затраты ручного труда и перерасхода утеплителя.

Для равномерного нагревания всей поверхности теплораспределительные пластины должны находиться под 80% площади теплого пола.

Размещение трубопровода внутри сухой стяжки.

Пазы для размещения теплоотражателей и трубопровода можно создать не только утеплителем, но и стяжкой.

На лаги укладывается черновая основа в виде одинарного листа ГВЛ (ЦСП). На нее укладываются куски гипсокартона нужной конфигурации, а между ними металлические листы и пристегнутый к ним трубопровод.

Промежутки, пустоты заполняются цементно-песчаным раствором с пластификатром, поверхность выравнивается. Выше укладываются два слоя листового материала ГВЛ или ЦСП.

Рекомендации по сборке отапливаемого пола на деревянном основании

В продаже можно встретить конструкторы для сборки облегченных теплых полов без мокрых процессов. В их составе имеется металлический лист под нагревательный трубопровод и профилированный утеплитель.

Все это накрывается сухой стяжкой в два слоя листов общей толщиной до 3 см. Такая сборка проще, но материалы дороже.

• До накрытия раствором или стяжкой трубопровода нужно провести гидравлические испытания трубопровода – с максимальным давлением в течении нескольких часов.
• Укладка раствора может выполняться только на трубопровод находящийся под рабочим давлением (2 атм).
• После накрытия стяжкой проводятся тепловые испытания, — на максимальную температуру теплоносителя в течении 3 часов.
• Напольное покрытие применяется только специально предназначенное для эксплуатации на теплых полах, — тонкая паркетная доска с пропиткой, специальные виды ламината и линолеума.

Аппаратура подачи состоит из насосно-смесительного узла и распределительного коллектора. В узле теплоноситель смешивается таким образом, что на выходе получается установленная регулятором температура, но не более 35 градусов.

Коллектор распределяет теплоноситель по контурам.
Как правило, монтаж этих гидравлических систем доверяют специалистам.

Один из вариантов создания облегченных теплых полов в уже построенном доме – поэтапный монтаж в отдельных комнатах. Сначала полы делаются в ближайшей к точке ввода теплоносителя комнате одним контуром, обычно это ванная, санузел, кухня. Устанавливается смесительный узел, но без коллектора.

При создании теплых полов своими руками, важно получить первоначальный опыт. После чего уже будет не так сложно сделать отопительные контура теплого пола в других комнатах и установить распределительный коллектор.

Источник

Теплый водянной пол по деревянному полу

Мысль сделать, теплый водяной пол была давно, но для ее реализации не хватало технологических решений. Кстати теплый водяной пол в государственной квартире не пройдет. Большая проблема с ЖКО, правда говорят , что бывают счетчики тепла, вот тогда наверное можно и то проект наверняка нужен.

Теплый водяной пол бывает 2-х видов. 1-й бетонная стяжка укладывается, пластиковая труба в виде змейки любым способом и сверху заливается раствором, той же стяжкой, раствор или бетон прекрасный проводник тепла и аккумулятор. Все идеально кроме одного — ТЯЖЕЛЫЙ.
2-й по деревянному основанию, легкий, передача тепла от трубы посредством алюминиевых пластин (очень дорогое предложение и трудно найти в наличие) на сегодня алюминий стали заменять на оцинкованную сталь, но тоже не очень дешево. После этого обычно ложится слой или 2слоя 12мм ГВЛ а на него финишный слой, ламинат или паркет или линолеум.

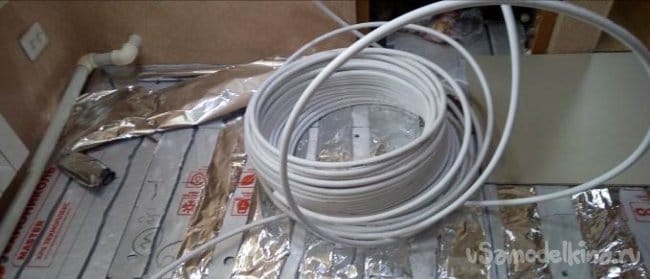

Когда увидел, это и есть то, что мне нужно. Только вместо куриной фольги 0.05мм тонкая приобрел фольгу для бань 0.1мм 10м2 520руб у меня кухня 8м2. Складывал вдвое и немного осталось. Заполнение фольгой немного неравномерное на поворотах фольги нет.

Итак
1 слой на старый деревянный пол постелил 3мм вспученный полипропилен, с одной стороны серебристый слой сплошной фольги. Очень похоже на подложку для ламината. Можно любой тип пароизоляции.

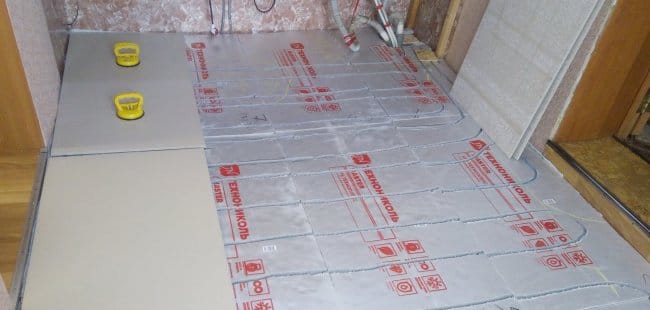

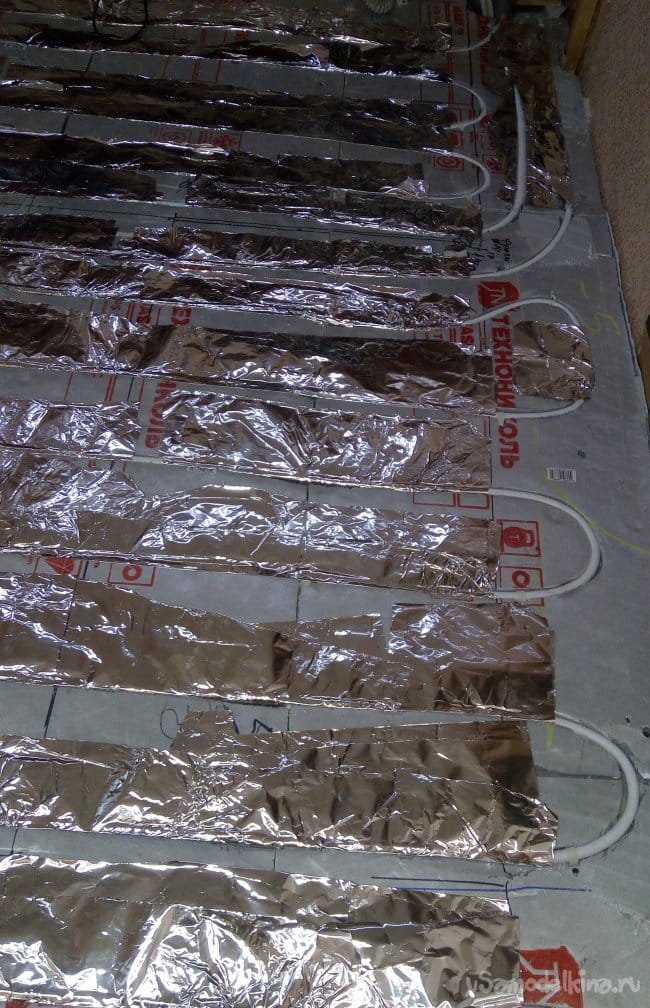

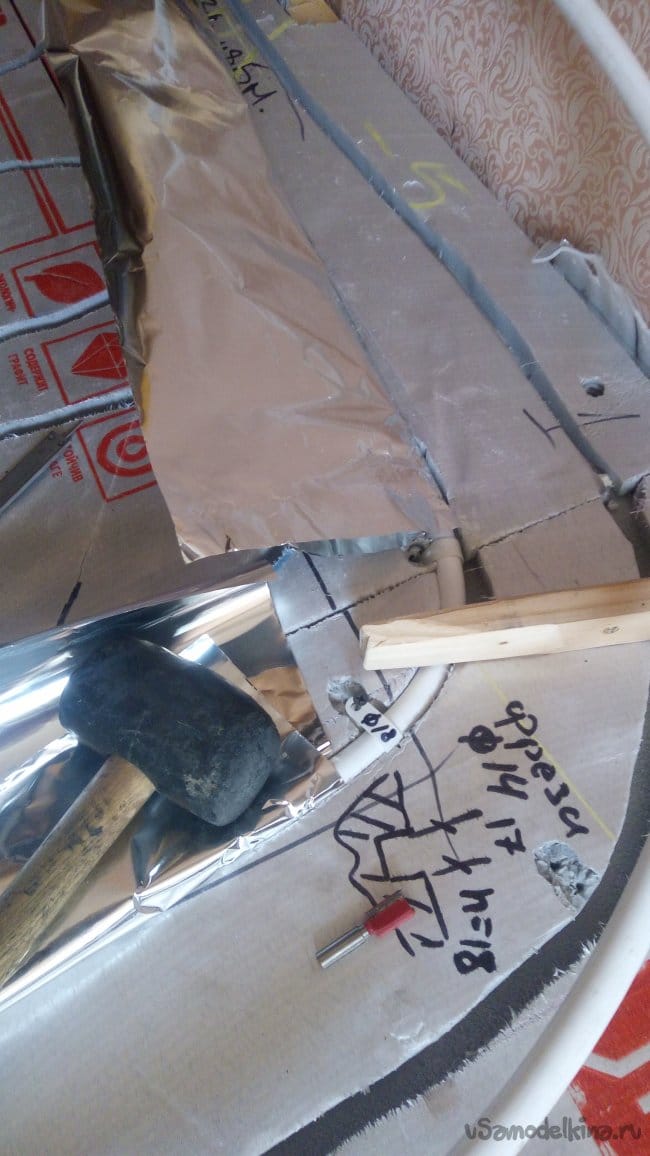

2 слой 30мм эрудированный пенопласт или полипропилен он плотнее пенопласта. Вырезал по полу, нарисовал на нем фломастером, будущие линии трубы использовал шаблон для радиусов 180мм вырезанный из 5мм фанерки. Использовал 16мм металлопластиковую трубу. Расчетно надо было трубу длинной 26м, ниточкой намерял 32м, разбег не понравился с бухты 100м укладывал сколько войдет.

Хотел так без третьего слоя клеть сразу не получилось.

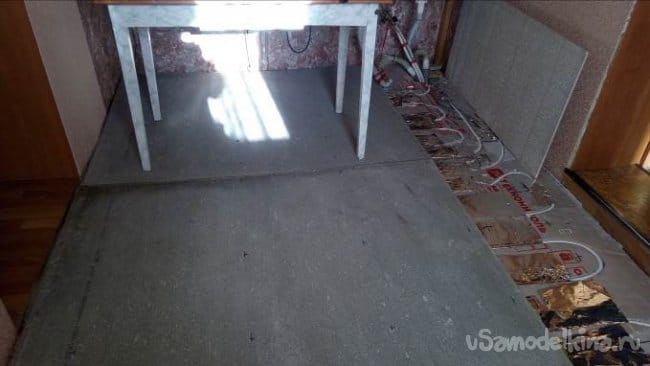

Сделал так через шифер (лучше два слоя ГВЛ). Да шифер жесткий и его надо сверлить с рассверливанием шляпок под потай, причем он может потом немного трещать, как бы скрипеть, а ГВЛ мягче и этого не будет.

Пол 8м2 делал 4 выходных и 10 рабочих дней по 2 часа в день после работы. Без помощников.

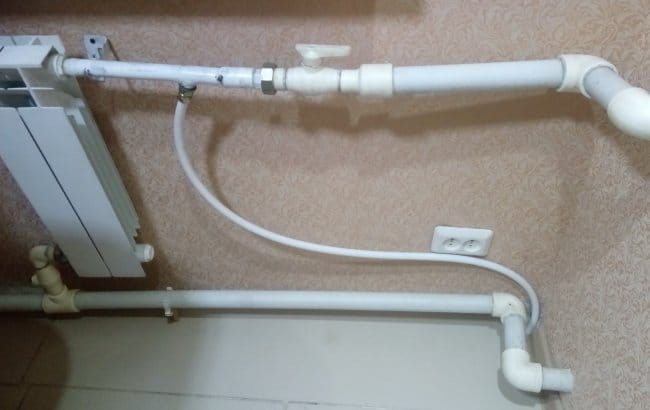

Питание на пол параллельно батареи, батарея уменьшена с 6 до 2-х ребер (советует интернет для подачи тепла к окну, чтобы не было конденсата на окне) и поставлен жиклер диаметром 8мм. Работает все прекрасно 2 зимы полет нормальный.

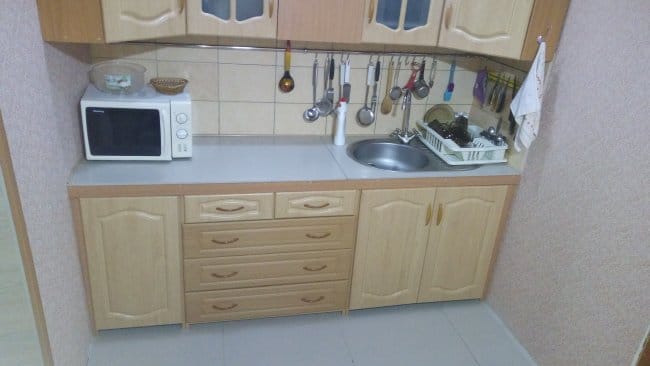

Зимой приятные ощущения, когда в носках или босиком стоишь или сидишь, ноги находятся на полу. Летом прохладный пол в жаркую пору тоже приятно и только небольшая полоска тепла, когда моется посуда в раковине.

P.S. Пока писалась статья уже появилась фирма которая продает готовый брикет, для теплого пола. Но по цене он в 4…6 раз получается дороже.

Ранее выполненная работа БАНЯ-ПИРАМИДА

Источник

Тёплый пол в деревянном доме водяной, по деревянным полам: монтаж контура по деревянному основанию с пошаговой инструкцией

Отопительные напольные системы, в которых теплоносителем является вода, можно монтировать не только по бетонному основанию, но и по деревянному, да и какой у вас выбор, если полы устроены по балкам, да и вообще сам дом деревянный? Именно владельцам такого жилья предлагается статья про тёплый пол в деревянном доме водяной по деревянным полам.

Тёплый пол в деревянном доме водяной, по деревянным полам

Организацию напольного обогрева можно осуществить разными способами, и об основных из них мы расскажем далее.

Монтаж контура по деревянному основанию

Мы уже много писали о раскладке труб водяного контура и его подключении к котлу или существующему отоплению. В этом плане тип основания не играет никакой роли, и эти работы производятся одинаково. По-разному только создаётся пирог пола, и в случае с балочным перекрытием тоже несколько популярных способов.

Укладка фанеры на деревянный пол

Калькулятор длины контура труб теплого пола

Что влияет на энергопотребление теплого пола

Вариант 1 – монтаж труб по лагам

Схема теплого пола

Этот вариант применяется в том случае, когда в качестве финишного покрытия пола планируется использовать доску, и годится для монтажа на любых основаниях: бетонных, балочных, а также по старому деревянному полу, который из чистового покрытия превращается в черновое основание.

1. На него монтируются лаги из бруска 50х150 мм с шагом, равным ширине утеплителя. В качестве него используется любой плитный утеплитель: минвата, пенополистирол, пенополиэтилен.
2. Чтобы на стыках плит с лагами не образовывались щели, расстояние между брусками лучше делать 59 см при ширине утеплителя 60 см – то есть, на 1 см меньше. В противном случае, чтобы не образовывались мостики холода, зазоры придётся заполнять пеной.

Ширина утеплителя должна быть больше расстояния между лагами

Фанера на бетонном полу

На заметку! Данный способ наиболее прост, но такой пирог забирает немалую часть высоты помещения. Поэтому если у вас старый дом с низким потолком, лучше выбрать другой вариант монтажа. И ещё один минус такого способа заключается в том, что имеющаяся под покрытием воздушная прослойка снижает эффективность системы в целом.

Вариант 2 – монтаж труб по деревянным пластинам

Укладка труб по специальным пластинам

В этом варианте структура пола такая же, как и в первом: лаги и утеплитель между ними. Но водяной контур монтируется не во внутреннем пространстве между лагами, а поверх чернового пола, образуемого листовым материалом. Лучше всего, если это будут ЦСП или OSB плиты, которые и прочны, и в случае чего не боятся увлажнения.

Далее – самая трудоёмкая часть работ. Для устройства пазов, в которые можно уложить трубу, вырезают пластины. Можно из листового материала, но более удобно для этой цели использовать доску толщиной 20 мм (если диаметр трубы 16 мм).

Пластины сделаны из досок

Теплый пол в деревянном доме

Укладка теплого пола своими руками

Учитывая ширину доски и монтируя её к основанию с зазором, вы получаете углубления для укладки труб с нужным шагом. Остаётся только закруглить торцы там, где происходит поворот петли контура. Пластины прикручиваются к основанию саморезами, а между ними прокладываются полоски фольги с заходом на поверхность.

На заметку! Как вариант, трубы могут вставляться не в пазы, образованные двумя смонтированными с зазором пластинами, а в канавки, вырезанные в самих пластинах. Но это вообще очень трудоёмко и требует большего расхода материала. Поэтому заострять ваше внимание на этом способе мы не станем.

Вариант 3 – монтаж по металлическим пластинам

При монтаже тёплого пола по дереву могут использоваться и теплораспределительные алюминиевые пластины. В чём заключается суть использования этого элемента, вы поймёте, ознакомившись с таблицей.

Распределительная пластина для сухого теплого пола

Таблица. Монтаж по металлическим пластинам.

Шаг 1. Монтаж лаг поверх чернового основания

Фото, шаги	Комментарий
При использовании металлических пластин полы тоже монтируются по лагам, образующим черновой пол — либо им может послужить старое деревянное покрытие, только хорошо укреплённое. Поверх него монтируется ещё один ряд лаг — уже без всякого утеплителя, поэтому высота их может быть минимальной.
Шаг 2. Замеры помещения	Пластины монтируются на деревянные направляющие, длину которых необходимо рассчитать.
Шаг 3. Раскрой деревянных пластин	Деревянные пластины нарезаются по длине…
Шаг 4. Монтаж направляющих	… и монтируются на лаги с шагом, соответствующим размеру пластины. Саму пластину вы и будете использовать в качестве шаблона.
Шаг 5. Отделение сегмента пластины	На пластине есть специальные насечки, позволяющие отделить от неё небольшой сегмент без резки. Но при необходимости, она легко кроится ножницами по металлу.
Шаг 6. Фиксация пластин	К деревянному основанию пластины крепятся скобами – с помощью степлера.
Шаг 7. Закругление торцов направляющих	Чтобы уложить трубу по радиусу, края деревянных направляющих нужно закруглить. Если у вас есть электростамеска, сделать это можно не до монтажа доски, а в процессе укладки труб.
Шаг 8. Укладка труб	В подготовленные углубления пола закладывается труба.
Шаг 9. Монтаж гидроизоляции	Сверху она укрывается гидроизоляционной плёнкой, после чего по периметру стен монтируется демпферная лента. Если в качестве напольного покрытия используется ламинат, то достаточно будет одной подложки.

Если вы хотите сделать тёплый пол поверх старого деревянного покрытия, то можете сделать углубления под трубы прямо в нём, как это показано на фото снизу.

Углубления под трубы можно сделать в деревянном полу

Вам останется только установить в пазы теплораспределительные пластины, а после подключения контура уложить сверху ламинат или два слоя ГВЛ, по которому можно монтировать каменную или керамическую плитку.

Напольная плитка поверх теплого пола

Вариант 4 – использование подстилочного материала

Если нужно облицевать полы плиткой, что необходимо сделать и в некоторых помещениях деревянного дома, лучше использовать вариант с применением заводской подложки для водяного пола. Это могут быть рулонные утеплители с отражающим слоем и специальной разметкой для укладки труб или специальные маты с бобышками, выполненные на основе экструдированного полистирола:

• фольгированная подложка из вспененного полиэтилена;

Фольгированная подложка из вспененного полиэтилена

• полистирольные рулонные подложки;
• профильные маты.

В последнем варианте даже предусмотрена система ламелей, позволяющая легко крепить трубы к основанию. Поверх таких подложек можно заливать монолитную стяжку. Главное только, чтобы под ними был не простой деревянный пол, а влагостойкое основание из фанеры, ЦСП или OSB, укрытое с нахлёстом на стены полиэтиленовой плёнкой и отделённое от них амортизирующей лентой.

Водяной теплый пол максимально эффективен в больших помещениях

Если финишный пол будет всё-таки деревянный, трубы на подложке можно уложить между невысокими лагами так, чтобы контур оказался чуть ниже их верха, а потом залить его гипсовым раствором или засыпать сухим песком. Это улучшит теплоэффективность системы, которая у деревянных конструкций не на высоте.

В случае деревянного пола требования несколько меняются

В общем, вариации упомянутых по ходу статьи материалов — лаг и сухих стяжек, подложек и пластин — могут быть самыми разными. Тут главное, чтобы черновое основание было прочным и защищённым от влаги, и чтобы не нарушался основной принцип работы подогреваемого пола: тепло не уходило вниз, а отражалось к финишному покрытию.

Цены на теплые полы Caleo

Видео — Водяной тёплый пол в деревянном доме
